Grafiken beispielhafter Flüssiggasanlagen

Die Grafiken beispielhafter Flüssiggasanlagen zeigen, wie die Anlagen ausgestattet sein müssen, um sicher zu sein. Zu den Beispielen gehören Flüssiggasanlagen in oder an Fahrzeugen sowie ortsfeste Flüssiggasanlagen mit einer Versorgung aus einem ortsfesten Druckgasbehälter. Unterweisen Sie Ihre Beschäftigten entsprechend und führen Sie eine Gefährdungsbeurteilung durch.

Ortsfeste und ortsveränderliche Flüssiggasanlagen

Flüssiggas

Flüssiggasanlage mit Versorgung aus ortsfestem Druckgasbehälter (Flüssiggasbehälter)

  1. Inhaltsanzeige (Flüssigphase)
  2. Füllventil (mit Rückschlagklappe)
  3. Sicherheitsventil
  4. Flüssig-Entnahmeventil
  5. Gasentnahmearmatur mit u. a. Peilventil
  6. Druckregeleinrichtung mit integrierter Über-/Unterdurck Sicherheits-Absperreinrichtung "OPSO/UPSO" (Over-Pressure Shut Off/Under-Pressure Shut Off und einer Druckregeleinrichtung mit einem Überdruck-Abblasventil mit begrenztem Durchfluss "PRV" (Pressure Relief Valve))
  7. Thermische Absperreinrichtung (TAE)
  8. Geräteabsperrarmatur (Absperrventil)
  9. Verbrauchseinrichtung (Gasgerät) mit thermoelektrischen Zündsicherungen

Flüssiggasanlage mit Versorgung aus ortsfestem Druckgasbehälter (Flüssiggasbehälter)

Ortsfeste Flüssiggasanlage mit Versorgung aus ortsfestem Druckgasbehälter (Flüssiggasbehälter)

Flüssiggas

2 x 11-kg-Flaschenanlage im Gebäude mit Schlauchleitungen länger als 40 cm

  1. Zweistufige Sicherheitsdruckregeleinrichtung "S2SR" (Safety two Stages Regulator- bisherige Bezeichnung Überdrucksicherheitseinrichtung (ÜDS)) mit thermischer Absperreinrichtung (TAE), Sichtanzeige und Manometer
  2. Schlauchbruchsicherung (SBS)
  3. Schlauchleitung länger als 40 cm
  4. Verbrauchseinrichtung (Gasherd bzw. Dönergrillgerät) mit Flammenüberwachungseinrichtungen (Thermoelektrische Zündsicherungen)

Flüssiggasanlagen und Fahrzeuge

Flüssiggas

11-kg-Flaschenanlage im Fahrzeug

  1. Von außen zugänglicher Flaschenschrank, gasdicht zum Innenraum

  2. Flaschenschrank oder -kasten mit ausreichender (mind. 20 min) Feuerwiderstandsfähigkeit

  3. Lüftungsöffnung ins Freie (mind. 100 cm2)

  4. Flaschen-Halterungen zum Fixieren der Flüssiggasflaschen

  5. Zweistufige Sicherheitsdruckregeleinrichtung "S2SR" (Safety two Stages Regulator - bisherige Bezeichnung: Überdrucksicherheitseinrichtung (ÜDS)) mit Sichtanzeige und Manometer

  6. Schlauchleitung max. 40 cm

  7. Fest verlegte Rohrleitung

  8. Mind. 2 Lüftungseinrichtungen; Größe jeweils mind. 100 cm2

  9. Verbrauchseinrichtung (Gasgerät) mit Flammenüberwachungseinrichtungen (Thermoelektrische Zündsicherungen, Anschlussdruck 50 mbar ggf. nachgeschaltete Druckregeleinrichtung für einen Anschlussdruck von 30 mbar

Gefahrenbereich um die Treibgasflasche am abgestellten Flurförderzeug

 Fahrzeuge mit Flüssiggas-Verbrennungsmotor

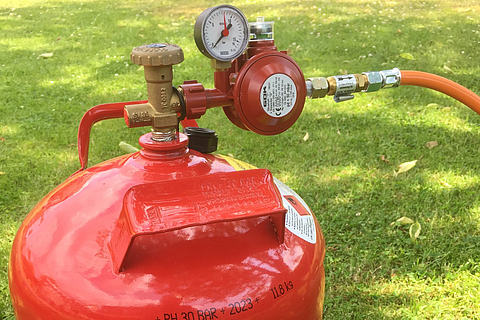

11 und 33 Kilogramm Flaschenanlagen

Flüssiggas

11-kg-Flaschenanlage im Gebäude mit Verbrauchseinrichtung (Gasgerät) im Raum unter Erdgleiche

11-kg-Flaschenanlage im Freien bzw. im Marktstand etc. mit Schlauchleitung länger als 40 cm

11-kg-Flaschenanlage im Freien bzw. im Marktstand etc. mit Schlauchleitung länger als 40 cm

  1. Zweistufige Sicherheitsdruckeinrichtung "S2SR" (Safety two Stages Regulator - bisherige Bezeichnung: Überdurcksicherheitseinrichtung (ÜDS)) mit Sichtanzeige und Manometer
  2. Schlauchbruchsicherung (SBS)
  3. Schlauchleitung länger als 40 cm
  4. Verbrauchseinrichtung (Gasgerät) mit Flammenüberwachungseinrichtungen (Thermoelektrische Zündsicherungen)

Flüssiggasanlage zur Versorgung von Verbrauchseinrichtungen aus einer Flüssiggasflasche

33-kg-Flaschenanlage (Einflaschenanlage)

Flüssiggasanlage mit Umschalteinrichtung zur Versorgung von Verbrauchseinrichtungen aus einer und bereitgehaltener zweiter Flüssiggasflasche

33-kg-Flaschenanlage (Zweiflaschenanlage)
